Струна 802-П
Прибор приемно-контрольный охранно-пожарный «Струна-802-П»
Основные характеристики
| Шлейфы сигнализации: | восемь: семь программируемых, восьмой контролирует вскрытие корпуса |
|---|---|
| Сопротивление шлейфа охранной сигнализации: | от 5,5 до 9 кОм |
| Сопротивление шлейфа пожарной сигнализации: | от 5,9 до 12,7 кОм |
| Напряжение питания: | от 187 до 242 В, частота (50 ± 1) Гц |
| Резервное питание: | аккумуляторная батарея или внешний источник (12 +2 / −0,5) В |
| Работа от аккумуляторной батареи: | не менее 15 часов |
| Напряжение заряда аккумуляторной батареи: | (13,65 ± 0,15) В |
| Питание оповещателей: | (12 +2 / −1,5) В, до 100 мА по каждому выходу |
| Питание РПД: | (12 +2 / −1,5) В, до 50 мА в паузе и до 800 мА при передаче |
| Диапазон рабочих температур: | от -20 до +50˚С |
| Относительная влажность: | до 90 % при 25 ˚С |
Функциональные особенности
ППКОП «Струна-802-П» предназначен для организации централизованной круглосуточной охраны объектов различного назначения в составе РСПИ «Струна-3», «Струна-3М».
Прибор обеспечивает:
- контроль состояния восьми шлейфов охранной, охранно-пожарной и пожарной сигнализации, которые программируются на любые из извещений: объем, пожар, патруль, вызов, вход, периметр или программное отключение. Восьмой ШС, контролирующий целостность корпуса прибора, запрограммирован на формирование извещения «Саботаж» («Взлом») и не перепрограммируется;
- автоматический переход на резервное питание и подзаряд резервного источника;
- автоматический заряд аккумуляторной батареи;
- электропитание радиопередающего устройства РПД, светового и звукового оповещателей, двух активных извещателей.
Операция взятия под охрану и снятия с охраны происходит с помощью:
- набора кода на клавиатуре прибора;
- электронного кодового ключа Touch memory DS 1990 (возможность программирования до 8 ключей).
Есть возможность программного отключения или того, или другого.

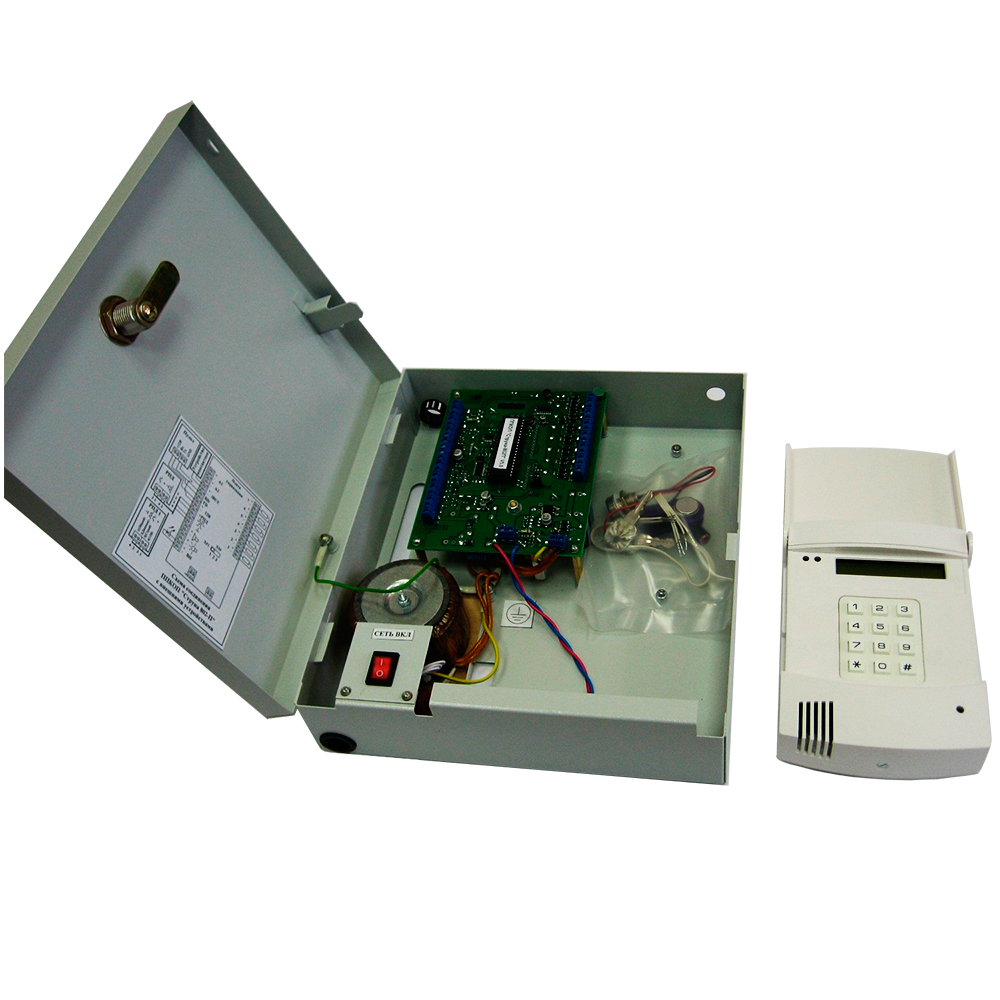

Для эстетического удобства размещения прибора на объекте в ППКОП «Струна-802-П» в отличие от ППК «Струна-802» клавиатура и жидкокристаллический индикатор вынесены из прибора в отдельный небольшой пластмассовый корпус с откидывающейся крышкой. Длина проводов от ППКОП до выносного пульта составляет не более 20м. (т.о. выносной пульт можно разместить на видном доступном и удобном месте, а сам ППКОП скрыть в любом удобном месте).
В ППКОП «Струна-802-П» для персонала, проводящего установку, монтаж и техническое обслуживание прибора, создано «меню монтера». С помощью клавиатуры выносного пульта можно произвести изменение данных выводимых на жидкокристаллический индикатор (ЖКИ) прибора в «меню монтера», а именно: кода меню, времени входа, времени выхода, номера объекта и системы, назначения шлейфов и состояния прибора.
В ППКОП «Струна-802-П» для потребителя (хозяина объекта) создано «меню хозяина». С помощью клавиатуры выносного пульта в «меню хозяина» можно произвести изменение «кода 0» (код смены режимов «Снят»-«Взят»), кода меню, условий вывода информации и контрастности изображения, выводимой на ЖКИ выносного пульта. В ППК «Струна-802» предусмотрена возможность просмотра 16-ти последних сработок шлейфов.
Питание ППКОП «Струна-802-П»
Электропитание прибора осуществляется от сети переменного тока напряжением 220 В с частотой 50 Гц, от внутреннего резервного источника (аккумуляторная батарея 12 В) или внешнего источника постоянного тока напряжением 12В.
Переход прибора на электропитание от аккумуляторной батареи или внешнего источника при снижении напряжения сети и обратно происходит автоматически.
Продолжительность работы прибора от аккумуляторной батареи не менее 15 часов.
При напряжении резервного источника менее 10,5В, во избежание глубокого разряда аккумуляторной батареи, прибор автоматически отключается.
Прибор обеспечивает формирование извещения «Взят+Резерв в аварийном состоянии» при снижении напряжения аккумуляторной батареи до (11,4 ± 0,4) В.
Аккумуляторная батарея и РПД установлены внутри корпуса прибора. Прибор оснащен замком для закрытия корпуса прибора.
В качестве извещателей могут быть использованы все типы охранных и пожарных извещателей, имеющие параметры для подключения, аналогичные параметрам прибора.
По желанию заказчика прибор комплектуется передающими антеннами: полуволновой вибратор «Антенна (05)» и Антенна «волновой канал». Антенны укомплектованы кабелем РК 50-3-13 -10,5 метров, и разъемом для подключения к РПД.
Гарантийный срок эксплуатации – 5 лет.
