Струна-403
Прибор приемно-контрольный «Струна-403»
Основные характеристики
| Шлейфы сигнализации: | до четырёх, программируемых |
|---|---|
| Сопротивление шлейфа охранной сигнализации: | от 5,5 до 9 кОм |
| Сопротивление шлейфа пожарной сигнализации: | от 5,9 до 12,7 кОм |
| Напряжение питания: | от 170 до 242 В, частота (50 ± 1) Гц |
| Резервное питание: | аккумуляторная батарея или внешний источник (12 +2 / −0,5) В |
| Работа от аккумуляторной батареи: | не менее 15 часов |
| Напряжение заряда аккумуляторной батареи: | (13,65 ± 0,15) В |
| Питание оповещателей: | (12 +2 / −1,5) В, до 100 мА по каждому выходу |
| Питание РПД: | (12 +2 / −1,5) В, до 50 мА в паузе и до 800 мА при передаче |
| Диапазон рабочих температур: | от -30 до +50˚С |
| Относительная влажность: | до 90 % при 25 ˚С |
Функциональные особенности
ППК «Струна-403» предназначен для организации централизованной круглосуточной охраны объектов различного назначения в составе РСПИ «Струна-3», «Струна-3М».
Прибор обеспечивает:
- контроль состояния четырех шлейфов охранной, охранно-пожарной и пожарной сигнализации, которые программируются на любые из извещений: вход, периметр, объем, пожар, вызов, патруль, взлом;
- автоматический переход на резервное питание и подзаряд резервного источника;
- автоматический заряд аккумуляторной батареи;
- электропитание радиопередающего устройства РПД, светового и звукового оповещателей, двух активных извещателей;
- электропитание шлейфов сигнализации ШС напряжением постоянного тока 12В с амплитудой пульсаций не более 20 мВ.
Операция взятия под охрану и снятия с охраны происходит с помощью электронного кодового ключа Touch memory DS 1990 (возможность программирования до 8 ключей)
В ППК «Струна-403» предусмотрено программирование (с помощью пульта оператора) следующих параметров: условного номера системы, номера объекта, назначение шлейфов и задержки на вход и выход.
При несанкционированном вскрытии прибора ППК «Струна-403» формирует извещение «взлом» (Саботаж).
Питание ППК «Струна-403»
Электропитание прибора осуществляется от сети переменного тока напряжением 220 В с частотой 50 Гц, от внутреннего резервного источника (аккумуляторная батарея 12 В) или внешнего источника постоянного тока напряжением 12В.
Переход прибора на электропитание от аккумуляторной батареи или внешнего источника при снижении напряжения сети и обратно происходит автоматически.
Продолжительность работы прибора от аккумуляторной батареи не менее 15 часов.
При напряжении резервного источника менее 10,5В, во избежание глубокого разряда аккумуляторной батареи, прибор автоматически отключается.
Прибор обеспечивает формирование извещения «Взят+Резерв в аварийном состоянии» при снижении напряжения аккумуляторной батареи до (11,4 ± 0,4) В.

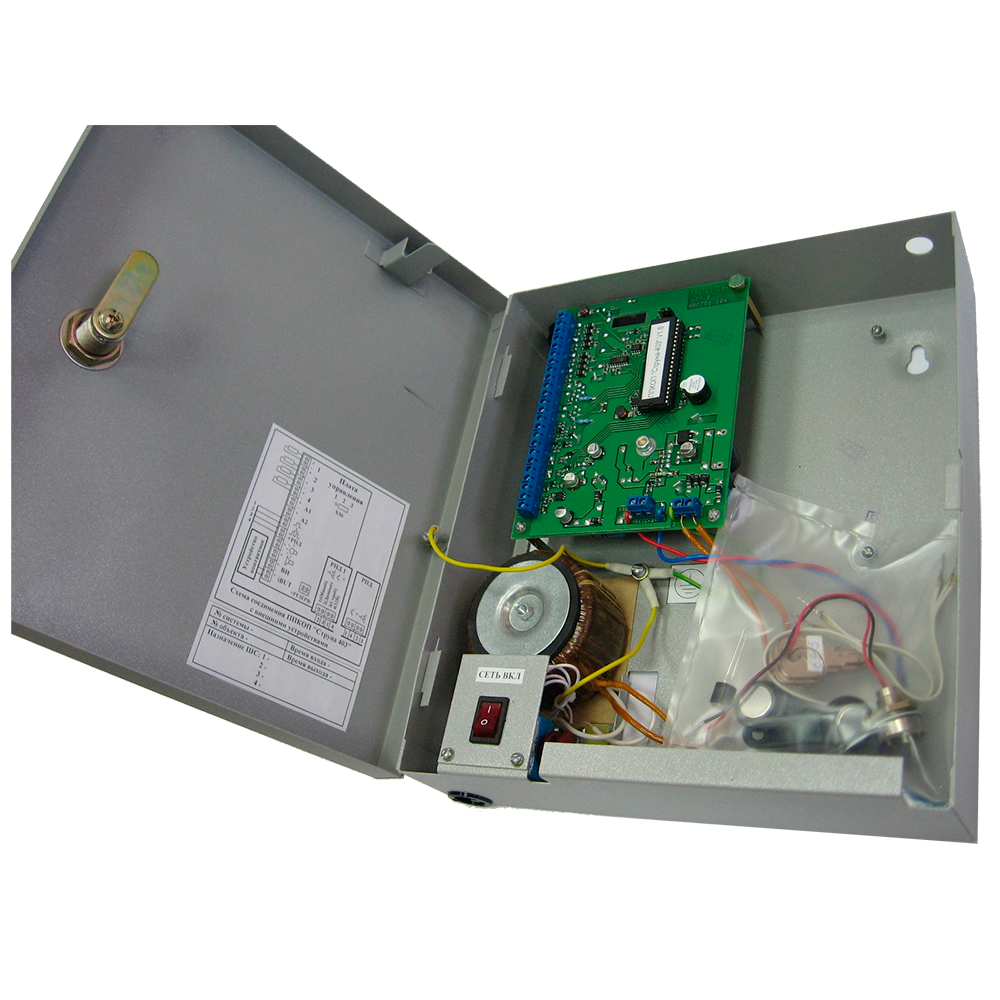

Аккумуляторная батарея и РПД установлены внутри корпуса прибора. Прибор оснащен замком для закрытия корпуса прибора.
В качестве извещателей могут быть использованы все типы охранных и пожарных извещателей, имеющие параметры для подключения, аналогичные параметрам прибора.
По желанию заказчика прибор комплектуется передающими антеннами: полуволновой вибратор Антенна (05) и Антенна «волновой канал». Антенны укомплектованы кабелем РК 50-3-13 -10,5 метров, и разъемом для подключения к РПД.
Гарантийный срок эксплуатации – 5 лет.
